動力電池PACK測試系統為動力電池包充電放電、工況模擬等測試而開發。采用四象限PWM 整流、雙向BUCK變換、純數字化控制等核心技術開發，具有能量雙向流動100%能量回饋、精度高、瞬態特性迅速、轉換效率高、對電網污染低、通訊接口豐富、保護功能強大等主要特點。
動力電池PACK測試系統可以實現交-直流轉換將電網的電能充到電池模組中，還可以將電池模組中放出的電量以并網逆變形式回饋到電網中，使該部分電能得到循環再利用。該設備是一款由計算機后臺軟件控制的電能回饋型雙向的電池充、放電電源處理系統。
實際工況模擬

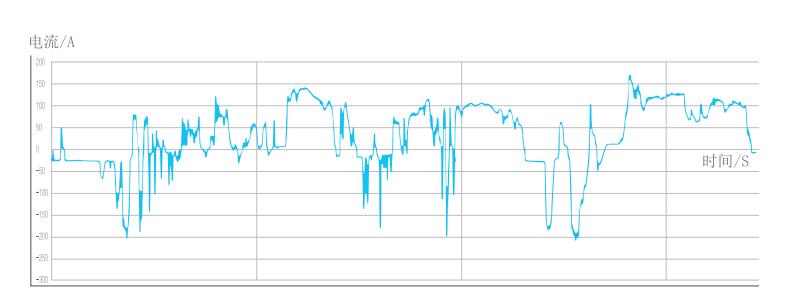

可將車載實測工況數據轉換為模擬仿真測試工藝，對動力電池包進行工況模擬測試，以幫助用戶開發自己特有的測試工況，下圖：行駛中，車輛加速、減速時的電流變化工況。

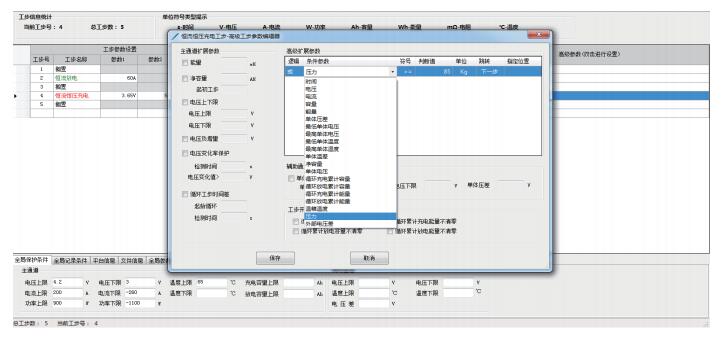

軟件功能強大
齊全的測試功能，便捷的工步編輯界面；可實現恒流充放電、恒壓充電、恒阻放電、恒功率充放電、工況模擬、快速脈沖、DCIR等輸出功能。同時可以任意組合各種模式對電池組進行充放電，并快速切換。具有可編程的數據輸入輸出，可實時顯示電池組各種數據(電壓、電流、功率、能量、容量等)；充放電工藝數據具備自動上傳、自動處理、實時分析，并具有相應的過程數據分析圖表。豐富全面的記錄模式，含循環層、工步層、記錄層、工藝文件、通道日志、曲線等詳細數據;任意組合的曲線展現功能，用戶可自定義X軸、Y軸，方便用戶分析各種參數的相互關系，及可選擇性快速導出Excel格式參數文件。
